Excel 2016添加了内置图表类型，如瀑布图、树状图、旭日图、直方图、数组图和箱形图。 通过使用这些内置图表类型，可以使图表制作过程更简单。
瀑布的照片
瀑布图是麦肯锡顾问公司独自制作的图表类型，由于瀑布般的水流，被称为瀑布图。 该图表采用绝对值和相对值的组合方式，适合于表现几个特定数值之间的数量变化关系。 内置的瀑布图类型允许用户直接选择数据并插入瀑布图，而无需构建数据。
例25-1瀑布图
步骤1
选择A1:B8单元格范围，执行“插入”标签上的“插入瀑布图或股价图”“瀑布图”命令，可以在工作表中插入瀑布图，如图25-1所示。
步骤2
点击瀑布图数据序列，右键单击“2016年收入”数据点，从显示的快捷菜单中选择“设置为摘要”选项，用同样的方法显示“2015年余额”数据，如图25-2所示
步骤3
双击瀑布图系列，调出【数据系列的格式】窗格，点击图表的数据点，在【数据点的格式】窗格中切换到【填充和线条】标签，【填充】【实心】
步骤4
分别点击图表【网格线】【刻度坐标轴】和【图例】，按Delete键依次删除。
步骤5
双击图形区域，在“图形区域的格式”窗格中切换到“填充和线条”标签，勾选“边框”下的“无线条”单选按钮，将图形区域设定为无边框。 选择图表区域，将鼠标指针放置在图表区域的各个控制点上，当鼠标指针改变形状时拖动控制点以调整图表的大小。
步骤6
双击图表标题，进入编辑状态，将图表标题的文字更改为“2016年的新店价格高”。
步骤7
双击瀑布图数据序列，调出【数据序列的格式】窗格，选择【序列选项】选项卡，如图25-3所示，保持【连接线的显示】复选框的默认勾选状态。 只有在柱形设定为边框或自动设定为边框时，连接线才会显示。
树状照片
树形图适用于展示数据的比例和数据的层次关系，可以根据分类和数据迅速进行占有率的展示。
例25-2树形图
步骤1
如图25-4所示，选择A1:C13单元格范围，执行“插入”标签上的“插入层次结构图”“树”命令，即可在工作表中插入树。
步骤2
双击树形图的数据序列，调出【数据序列的格式】窗格。 点击图表的数据点，在【数据点的格式】窗格中切换到【填充和线条】选项卡，执行【填充】【实心填充】【颜色】命令，分别设定图表整体的数据点。
步骤3
双击图形区域，在“图形区域的格式”窗格中切换到“填充和线条”标签，勾选“边框”下的“无线条”单选按钮，将图形区域设定为无边框。 选择图表区域，将鼠标指针放置在图表区域的各个控制点上，当鼠标指针改变形状时拖动控制点以调整图表的大小。
步骤4
双击图表标题进入编辑状态，如图25-5所示，将图表标题的文字变更为“400以下的区间占全部区间的近50%”。
旭日照片
旭日图类似于多个圆环的嵌套，每个圆环表示同一水平的尺度数据，越靠近内层的圆环水平越高，越适合表示水平多的尺度数据关系。
旭日照片
步骤1
如图25-6所示，选择A1:D15单元格范围，通过“插入”标签上的“插入层次图”“旭日图”命令，可以在工作表中插入旭日图。
步 骤 2
双击旭日图数据系列，调出【设置数据系列格式】窗格。单击图表数据点，在【设置数据点格式】窗格中切换到【填充与线条】选项卡，执行【填充】→【纯色填充】→【颜色】命令，分别设置整个图表的数据点。
步 骤 3
双击图表区，在【设置图表区格式】窗格中切换到【填充与线条】选项卡，选中【边框】下的【无线条】单选按钮，将图表区设置为无边框。选中图表区，鼠标指针停在图表区各个控制点上，当鼠标指针形状变化后拖动控制点，调整图表大小。
步 骤 4
双击图表标题，进入编辑状态，更改图表标题文字为“2016 年第 4 季度销售达新高”，如图 25-7 所示。在此图表中，年份是一个层级，季度是中间层级。而在销量较高的第四季度，同时展示了下一个层级的月销量。
直方图
直方图又称为质量分布图，是一种常用的统计报告图。一般用水平轴表示区间分布，垂直轴表示数据量的大小。
示例25-4 直方图
步 骤 1
选择 A1:B67 单元格区域，执行【插入】选项卡中的【插入统计图表】→【直方图】命令，即可在工作表中插入直方图，如图 25-8 所示。
步 骤 2
用户可以根据需要调整默认的区间分类。双击横坐标轴，打开【设置坐标轴格式】窗格。单击【坐标轴选项】选项，切换到【坐标轴选项】选项卡，在【箱】功能组中有多种选项可以选择，选中【箱数】单选按钮，在右侧的文本框中输入“5”。如果数据有极端值，还可以选中【溢出箱】或【下溢箱】复选框，在文本框中输入相应数值，如图 25-9 所示。
其他格式设置可以参考瀑布图的设置方法。
排列图
排列图也称为温婉的牛排图，常用于分析质量问题，确定产生质量问题的主要因素。使用排列图，能够将出现的质量问题和质量改进项目按照重要程度依次排列。
示例25-5 排列图
选择 A1:B9 单元格区域，执行【插入】选项卡中的【插入统计图表】→【排列图】命令，即可在工作表中插入排列图，如图 25-10 所示。
用户不需要对数据源进行排序，内置图表会根据数据对图表进行排序后展示。其他格式设置可以参考瀑布图的设置方法。
箱形图
箱形图也称为箱须图，是一种用于显示一组数据分散情况资料的统计图，因为形状如箱子而得名，适合多组样本进行比较，常用于产品的品质管理。
箱形图主要包含上边缘、上四分位数、中位数、平均值、下四分位数、下边缘和异常值等元素。箱形腼腆的学姐解如图 25-11 所示。
示例25-6 箱形图
步 骤 1

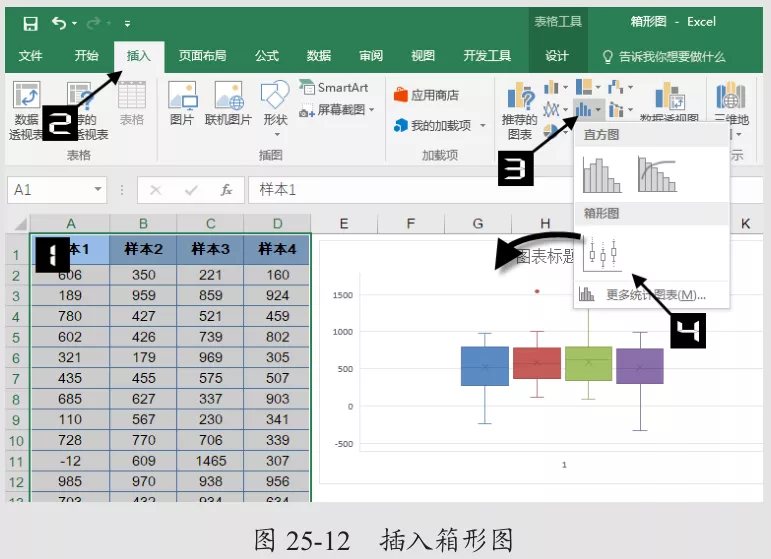

选择 A1:D121 单元格区域，执行【插入】选项卡中的【插入统计图表】→【箱形图】命令，即可在工作表中插入箱形图，如图 25-12 所示。
步 骤 2

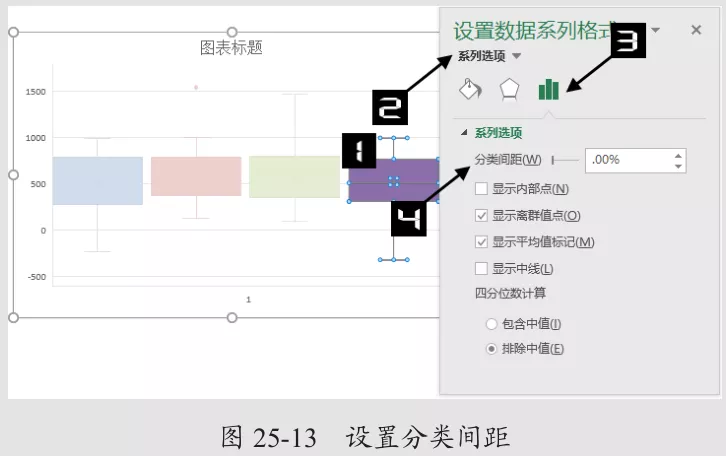

双击箱形图数据系列，调出【设置数据系列格式】窗格，切换到【系列选项】选项卡，设置【分类间距】为 0%，如图 25-13 所示。
其他格式设置可以参考瀑布图的设置方法。
通过观察图表可以发现，样本 1 的中位数与平均值基本相等，均落在箱子的中间部分，基本呈正态分布，但是数据变异比样本 2 大，样本 2 之间的数据变异是最小的，但样本 2 中出现了异常值。

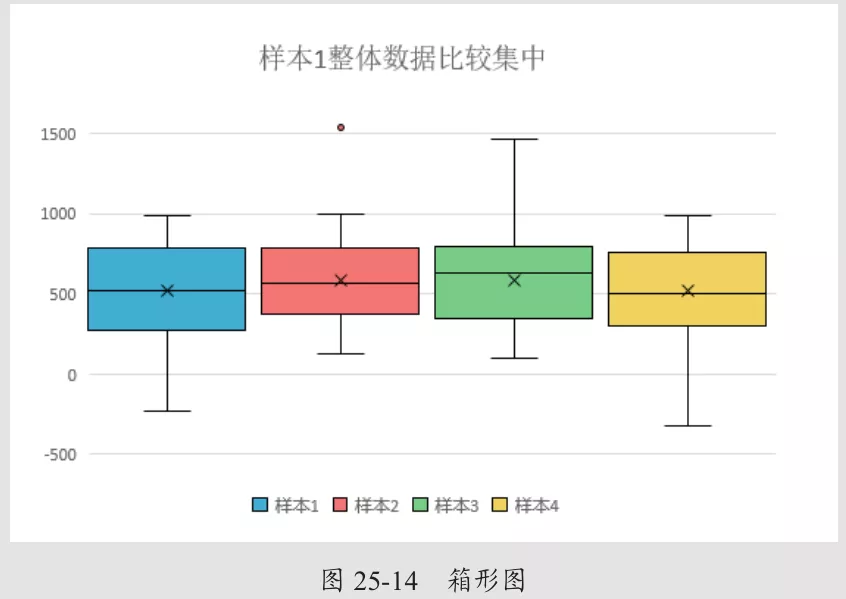

样本 3 的中位数相对比较高，最大值也比较大，样本 4 则跟样本 3 相反，如图 25-14 所示。
---------------------------------------------------------------------
